INSUL

Programm zur Berechnung des Schalldämm-Maßes

Über INSUL

INSUL ist ein Programm zur Berechnung des Schalldämm-Maßes von trennenden Bauteilen (Wände, Decken, Fußböden, Fenster) und wurde von dem neuseeländischen Akustikbüro  MARSHALL DAY ACOUSTICS entwickelt. Das Programm ermöglicht es, das Schalldämm-MaßSchalldämm-MaßDas Schalldämm-Maß R ist eine bauakustische Kenngröße eines Bauteils (Wand, Tür, Fenster, Fassade). Das Schalldämm-Maß gibt Auskunft über das Vermögen des Bauteils, inwieweit Schall von der einen Seite des Bauteils zur anderen Seite gelangt, bzw. gedämmt wird.

(click to read more)

in Terzbändern sowie das bewertete Schalldämm-MaßSchalldämm-MaßDas Schalldämm-Maß R ist eine bauakustische Kenngröße eines Bauteils (Wand, Tür, Fenster, Fassade). Das Schalldämm-Maß gibt Auskunft über das Vermögen des Bauteils, inwieweit Schall von der einen Seite des Bauteils zur anderen Seite gelangt, bzw. gedämmt wird.

(click to read more)

Rw zu berechnen. Diese Ergebnisse können wiederum zur Berechnung der Gesamtschallübertragung herangezogen werden.
Die INSUL Homepage (auf englisch) finden Sie unter
 www.insul.co.nz.

Die aktuellen Neuerungen in Version 6.4:

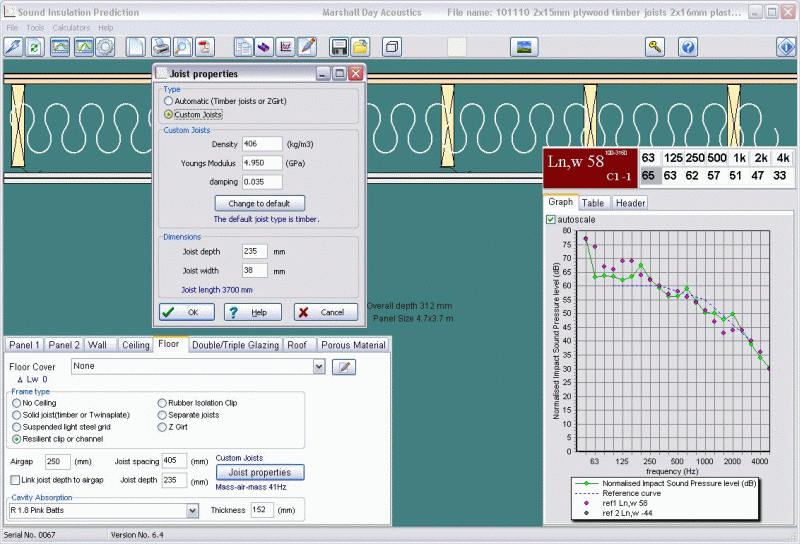

Berechnung der Trittschalldämmung von Holzbalkendecken und Decken in Leichtbauweise

Ab Version 6.4 können mit INSUL auch Holzbalkendecken und Decken in Leichtbauweise berechnet werden. Dies ist eine wesentliche Neuerung gegenüber vorhergehenden Versionen, in denen nur Massiv-Decken (Betondecken) betrachtet werden konnten. Die Berechnung der Trittschalldämmung kann für verschiedene Balkenkonstruktionen (z.B. Holzbalken oder Z-Profile) durchgeführt werden, wobei die Berechnungen stark von den Trägerdimensionen, deren Masse und Abständen abhängig sind. Diese Parameter können unabhängig von einander in INSUL variiert werden. Eine Auswahl von Bodenbeplankungen (z.B. Sperrholz, Spanplatten, OSB-Platten und Bodendielen) ist in der Datenbank enthalten. Wie auch in den vorhergehenden Versionen können Unterdecken mit verschiedenen Abhängungen und ggf. mit porösem Dämm-Material im Zwischenraum dem Bodenaufbau hinzugefügt werden.  Beispiel zur Berechnungsgenauigkeit.

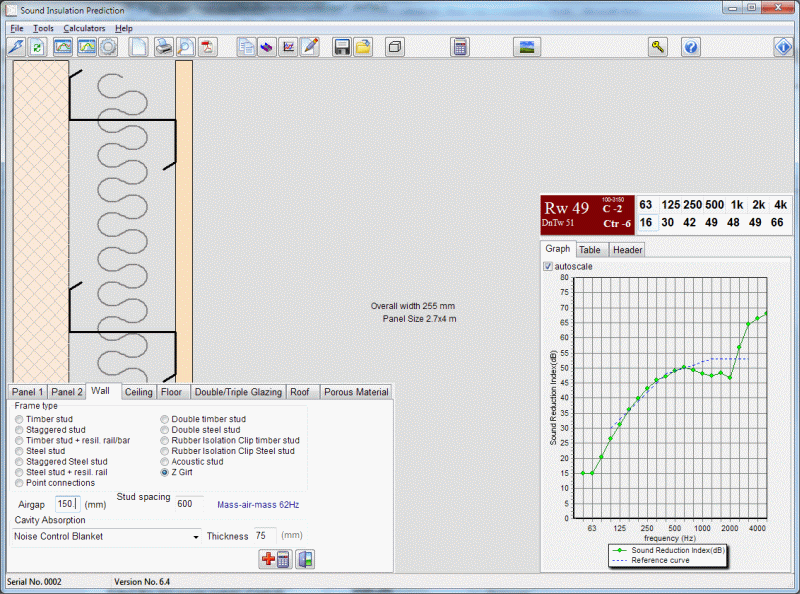

Berechnung des Schalldämm-Maßes von Sandwich-Paneelen

Ebenfalls neu (ab Version 6.4) ist die Berechnung der Luftschalldämmung von Sandwich-Paneelen (z.B. dünne Stahl- oder Aluminiumverkleidung mit Styropor- oder Mineralfaserkern, siehe auch Kingspan oder Paroc). Dabei können die Materialeigenschaften des Kerns über eine Eingabemaske verändert werden. Das Schalldämm-MaßSchalldämm-MaßDas Schalldämm-Maß R ist eine bauakustische Kenngröße eines Bauteils (Wand, Tür, Fenster, Fassade). Das Schalldämm-Maß gibt Auskunft über das Vermögen des Bauteils, inwieweit Schall von der einen Seite des Bauteils zur anderen Seite gelangt, bzw. gedämmt wird.

(click to read more)

kann nun für das einzelne Sandwich-Element oder aber für eine mehrschalige Konstruktion (Sandwich-Element mit Vorsatzschale) berechnet werden. Zusätzlich können Sandwichkonstruktionen mit biegesteifen Kernen (z.B. Porenbeton) berechnet werden (Speedwall).  Beispiel zur Berechnungsgenauigkeit.

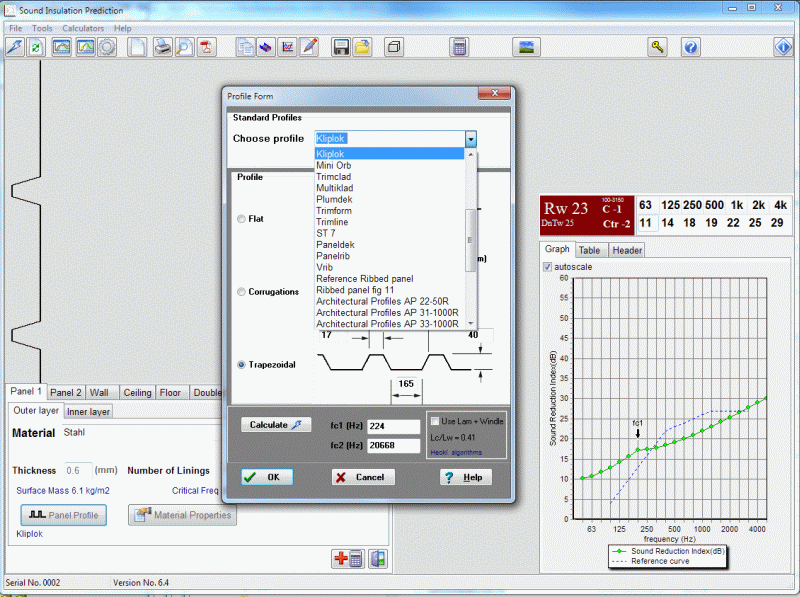

Berechnungen der Schalldämmung von Trapez- und Wellblechen
Die Berechnung von Profil- und Wellblechen wurde dahingehend erweitert, dass ab Version 6.4 auch standardisierte Profile (einiger Hersteller) aus einer Datenbank aufgerufen werden können. Neue Berechnungsalgorithmen, basierend auf den Arbeiten von Lam und Windle in England, ermöglichen ab Version 6.4 auch die Berechung von zusammengesetzten Konstruktionen, bestehend aus Profilblech und unprofilierten Schichten, mit und ohne Hohlraum zwischen beiden Konstruktionsbestandteilen. Es ist somit möglich, ein profiliertes Metallblech mit einer direkt verbundenen Sperrholzschicht zu berechnen. Diese Konstruktion kann dann noch dahingehend erweitert werden, dass eine zusätzliche Vorsatzschale, mit und ohne Hohlraumbedämpfung, angebracht wird.

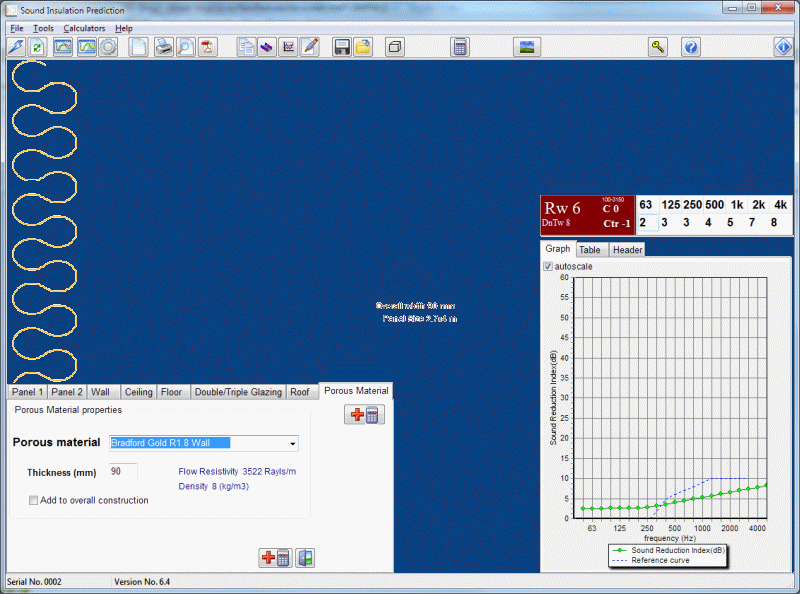

Berechnung der Schalldämmung poröser Schichten
Mit der neuen Version von INSUL besteht nun auch die Möglichkeit, die Schalldämmung durch poröse Materialien zu berechnen, entweder als selbstständige Konstruktion, oder als zusätzliche Oberflächenschicht auf einer bestehenden ein- oder zweischaligen Konstruktion. Typische Anwendungsbeispiele hierfür sind Fertigteilpaneelen mit einer massiven Stahloberfläche, einem Mineralwolle-Kern und einer raumseitig perforierten Stahloberfläche.


Verschiedene weitere Verbesserungen
• Z-Profile als neuer Rahmentyp hinzugefügt
• Verbesserte Druckvorschau und PDF-Druck
• Eingabemaske für das Trittschallverbesserungsmaß
• Die angezeigte Farbe von Materialien kann selbst definiert werden
• Eigene Firmenlogos können in den Berichten eingebettet werden
• Weitere Materialien verfügbar
• Kompatibel mit Windows 7 (32 und 64 bit)

Neuerungen ab Version 6.3:

Berechnung von Regengeräuschen (DIN EN ISO 140-18)
• Berechnung von Regengeräuschen für Leichtbau- und Massivdächer
• Berechnung für natürlichen oder simulierten Regenfall (ISO 140-18)
• Berechnung gewellter oder gerippter Dachbedeckungen, wahlweise mit zusätzlich abgehängter Innendecke
• Berechnung jeweils als SchalldruckSchalldruck-, Schallleistungs- oder Schallintensitätspegel (in Oktaven und Terzen)

Berechnung der Schalltransmission von Außenlärm (DIN EN 12354-3)
• Berechnung des durch Außenlärm verursachten Innenschallpegels (gemäß DIN EN 12354-3)
• Berücksichtigung des Schalldämm-Maßes der Gebäude-Fassade, Größe und Absorptionsvermögen des Empfangsraums
• Berücksichtigung von zusammengesetzten Bauteilen (z.B. Wand, Tür, Fenster) und der Fassadenstruktur
• Standardisierte Spektren für den Außenlärm (Straßenverkehr, Fluglärm, Veranstaltung)

Ab Version 6.3 können jetzt auch Dreifach-Verglasungen berechnet werden.

>> mehr…

Technische Infos

Die Entwicklung von INSUL begann vor über 10 Jahren, basierend auf Forschungsergebnissen von Ben Sharp u.a. INSUL wurde schrittweise zu einem einzigartigen Werkzeug entwickelt und bindet Forschungsergebnisse der letzten 15 Jahre ein. INSUL kann mit herstellerspezifischen Materialien arbeiten und entspechend angepasst werden (z.B. auf neue Produkte eines Herstellers).
>> mehr…

Beispiele

Die Beispiele zeigen Vergleiche von Berechnungen mit Messergebnissen, um die Genauigkeit und die Anwendungsmöglichkeiten von INSUL zu veranschaulichen. Die Beispiele können unter dieser Seite abgerufen werden.
>> mehr…

Download INSUL

Eine kostenlose Demo-Version von INSUL steht zum Download zur Verfügung, um das Programm und seine Funktionen zu testen.

Wenn Sie sich entschließen eine Test- oder Voll-Version von INSUL zu bestellen, kontaktieren Sie uns bitte.
>> mehr…

INSUL Infoblatt (PDF 330kB)
